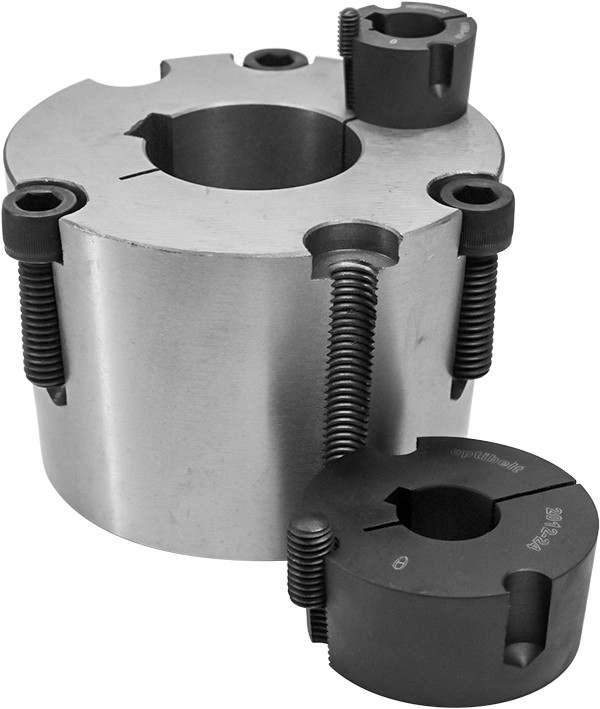

Конічна втулка з отвором під вал зі шпоночним пазом, призначена для швидкого та зручного кріплення шківів, ланцюгових зірочок, сполучних муфт, фланців. Такі конічні втулки можна використовувати на валах різного діаметру. Усі конічні втулки виготовлені зі станадртним шпоночним пазом.
Монтаж деталей на конічні втулки ефективний і зручний, знижує тимчасові витрати на обслуговування. При пошкодженні поверхні валу, шпонкового пазу чи конічної втулки в процесі експлуатації достатньо замінити лише конічну втулку без заміни самої муфти чи зірочки..
Вироби, оснащені замками мають ряд переваг:
- Виріб не потребує додаткового механічного доопрацювання (розточування отвору під вал не потрібне)
- Можливість використання виробу на валах з різними діаметрами
- Легкість монтажу, обслуговування та подальшої заміни виробу
| Загальна інформація | |
|---|---|
| Стандарт метричної шпонки: | NI 6604 DIN 6885 |
| Стандарт дюймової шпонки: | B.S. 46: part. 1: 1958 |
| Допуск отвору: | ISO E8 |
Фільтр товарів
Сортувати:
Фільтр товарів
Ваш вибір: Очистити все
Втулка
1008×
1108×
1210×
3020×
3535×
4030×
4040×
4545×
d - діаметр посадкового місця, мм
Зажимний болт
Втулка
Крутний момент номінальний, Нм
Виробник:
Ціна:
Фильтр товаров
| Фото | Код | Найменування товару |
Артикул SATI | d - діаметр посадкового місця, мм | b - ширина шпонки, мм | t - глибина шпонки, мм | Втулка | Крутний момент номінальний, Нм | Наявність ?
Терміни поставки:
Київ-1 день Україна-2-3 дня Європа-2-3 тижні |
Ціна | Купити | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KY | UA | EU | |||||||||||
|
UT000032900 | Втулка конусна 1008/09 | 1008009 | 9 | 3 | 1.4 | 1008 | 136 | 0 | 0 | 110 | 166 грн /шт | |
|
|
UT000032901 | Втулка конусна 1008/10 | 1008010 | 10 | 4 | 1.8 | 1008 | 136 | 44 | 8 | 375 | 166 грн /шт | |
|
|
UT000032902 | Втулка конусна 1008/11 | 1008011 | 11 | 4 | 1.8 | 1008 | 136 | 4 | 15 | 223 | 166 грн /шт | |
|
|
UT000032903 | Втулка конусна 1008/12 | 1008012 | 12 | 4 | 1.8 | 1008 | 136 | 6 | 6 | 2962 | 198 грн /шт | |
|
|
UT000032904 | Втулка конусна 1008/14 | 1008014 | 14 | 5 | 2.3 | 1008 | 136 | 10 | 18 | 657 | 207 грн /шт | |
|
|
UT000032905 | Втулка конусна 1008/15 | 1008015 | 15 | 5 | 2.3 | 1008 | 136 | 4 | 6 | 939 | 166 грн /шт | |
|
|
UT000032906 | Втулка конусна 1008/16 | 1008016 | 16 | 5 | 2.3 | 1008 | 136 | 4 | 9 | 784 | 166 грн /шт | |
|
|
UT000032907 | Втулка конусна 1008/18 | 1008018 | 18 | 6 | 2.8 | 1008 | 136 | 20 | 30 | 81 | 166 грн /шт | |
|
|
UT000032908 | Втулка конусна 1008/19 | 1008019 | 19 | 6 | 2.8 | 1008 | 136 | 10 | 10 | 934 | 166 грн /шт | |
|
|
UT000032909 | Втулка конусна 1008/20 | 1008020 | 20 | 6 | 2.8 | 1008 | 136 | 12 | 9 | 3497 | 166 грн /шт | |
|
|
UT000032910 | Втулка конусна 1008/22 | 1008022 | 22 | 6 | 2.8 | 1008 | 136 | 7 | 6 | 668 | 166 грн /шт | |
|
|
UT000032911 | Втулка конусна 1008/24 | 1008024 | 24 | 8 | 1.3 | 1008 | 136 | 11 | 6 | 653 | 166 грн /шт | |
|
|
UT000032912 | Втулка конусна 1008/25 | 1008025 | 25 | 8 | 1.3 | 1008 | 136 | 6 | 7 | 651 | 166 грн /шт | |
|
|
UT000032914 | Втулка конусна 1108/09 | 1108009 | 9 | 1108 | 147 | 0 | 2 | 283 | 170 грн /шт | |||
|
|
UT000032915 | Втулка конусна 1108/1 coll | 1108_1coll | 25,4 | 6.35 | 1.6 | 1108 | 147 | 0 | 0 | 6 | 507 грн /шт | |
|
|
UT000032916 | Втулка конусна 1108/10 | 1108010 | 10 | 4 | 1.8 | 1108 | 147 | 0 | 20 | 224 | 170 грн /шт | |
|
|
UT000032917 | Втулка конусна 1108/11 | 1108011 | 11 | 4 | 1.8 | 1108 | 147 | 0 | 10 | 453 | 284 грн /шт | |
|
|
UT000032918 | Втулка конусна 1108/12 | 1108012 | 12 | 4 | 1.8 | 1108 | 147 | 0 | 6 | 172 | 238 грн /шт | |
|
|
UT000032919 | Втулка конусна 1108/14 | 1108014 | 14 | 5 | 2.3 | 1108 | 147 | 0 | 0 | 410 | 185 грн /шт | |
|
|
UT000032920 | Втулка конусна 1108/15 | 1108015 | 15 | 5 | 2.3 | 1108 | 147 | 2 | 3 | 439 | 170 грн /шт | |
|
|
UT000032921 | Втулка конусна 1108/16 | 1108016 | 16 | 5 | 2.3 | 1108 | 147 | 0 | 1 | 1047 | 170 грн /шт | |
|
|
UT000032923 | Втулка конусна 1108/18 | 1108018 | 18 | 6 | 2.8 | 1108 | 147 | 19 | 5 | 739 | 238 грн /шт | |
|
|
UT000032924 | Втулка конусна 1108/19 | 1108019 | 19 | 6 | 2.8 | 1108 | 147 | 19 | 26 | 1438 | 170 грн /шт | |
|
|
UT000032925 | Втулка конусна 1108/20 | 1108020 | 20 | 6 | 2.8 | 1108 | 147 | 28 | 26 | 2290 | 170 грн /шт | |
|
|
UT000032926 | Втулка конусна 1108/22 | 1108022 | 22 | 6 | 2.8 | 1108 | 147 | 22 | 16 | 406 | 170 грн /шт | |
|
|
UT000032927 | Втулка конусна 1108/24 | 1108024 | 24 | 8 | 3.3 | 1108 | 147 | 13 | 17 | 881 | 170 грн /шт | |
|
|
UT000032928 | Втулка конусна 1108/25 | 1108025 | 25 | 8 | 3.3 | 1108 | 147 | 12 | 16 | 2063 | 170 грн /шт | |
|
|
UT000032931 | Втулка конусна 1108/28 | 1108028 | 28 | 8 | 1.3 | 1108 | 147 | 23 | 13 | 1209 | 170 грн /шт | |
|
|
UT000032932 | Втулка конусна 1108/5/8 coll | 1108_5/8coll | 15.9 | 4.8 | 2.4 | 1108 | 147 | 0 | 0 | 0 | 188 грн /шт | |
|
|
UT000032933 | Втулка конусна 1210/1 coll | 1210_1coll | 25,4 | 6.35 | 1.6 | 1210 | 407 | 0 | 0 | 1 | 226 грн /шт | |
|
|
UT000032934 | Втулка конусна 1210/11 | 1210011 | 11 | 4 | 1.8 | 1210 | 407 | 0 | 13 | 272 | 223 грн /шт | |
|
UT000162741 | Втулка конусна 1210/11/16 col | 1210_11/16col | 17,4625 | 4.763 | 19.843 | 1210 | 407 | 0 | 0 | 0 | 533 грн /шт | |
|
|
UT000032935 | Втулка конусна 1210/12 | 1210012 | 12 | 4 | 1.8 | 1210 | 407 | 48 | 7 | 141 | 223 грн /шт | |
|
|
UT000032937 | Втулка конусна 1210/14 | 1210014 | 14 | 5 | 2.3 | 1210 | 407 | 9 | 16 | 1936 | 335 грн /шт | |
|
|
UT000032938 | Втулка конусна 1210/15 | 1210015 | 15 | 5 | 2.3 | 1210 | 407 | 0 | 1 | 332 | 223 грн /шт | |
|
|
UT000032939 | Втулка конусна 1210/16 | 1210016 | 16 | 5 | 2.3 | 1210 | 407 | 5 | 3 | 107 | 223 грн /шт | |
|
|
UT000032940 | Втулка конусна 1210/18 | 1210018 | 18 | 6 | 2.8 | 1210 | 407 | 12 | 16 | 586 | 335 грн /шт | |
|
|
UT000032941 | Втулка конусна 1210/19 | 1210019 | 19 | 6 | 2.8 | 1210 | 407 | 23 | 10 | 1177 | 223 грн /шт | |
|
|
UT000032942 | Втулка конусна 1210/20 | 1210020 | 20 | 6 | 2.8 | 1210 | 407 | 10 | 12 | 53 | 223 грн /шт | |
|
|
UT000032943 | Втулка конусна 1210/22 | 1210022 | 22 | 6 | 2.8 | 1210 | 407 | 23 | 14 | 547 | 223 грн /шт | |
|
|
UT000032944 | Втулка конусна 1210/24 | 1210024 | 24 | 8 | 3.3 | 1210 | 407 | 13 | 37 | 782 | 223 грн /шт | |
|
|
UT000032945 | Втулка конусна 1210/25 | 1210025 | 25 | 8 | 3.3 | 1210 | 407 | 16 | 23 | 3045 | 223 грн /шт | |
|
|
UT000032947 | Втулка конусна 1210/28 | 1210028 | 28 | 8 | 3.3 | 1210 | 407 | 31 | 20 | 1681 | 335 грн /шт | |
|
|
UT000032948 | Втулка конусна 1210/30 | 1210030 | 30 | 8 | 3.3 | 1210 | 407 | 7 | 25 | 2272 | 223 грн /шт | |
|
|
UT000032949 | Втулка конусна 1210/32 | 1210032 | 32 | 10 | 3.3 | 1210 | 407 | 8 | 7 | 233 | 223 грн /шт | |
|
|
UT000032950 | Втулка конусна 1210/5/8 coll | BC3025F5/8 | 15.9 | 4.8 | 2.4 | 1210 | 407 | 0 | 0 | 0 | 226 грн /шт | |
|
UT000162744 | Втулка конусна 3020/1 1/2 col | 1610_1_1/2col | 38,1 | 11.113 | 42.06 | 3020 | 2710 | 0 | 0 | 3 | 1026 грн /шт | |
|
UT000162743 | Втулка конусна 3020/1 1/4 col | 1610_1_1/4col | 31,75 | 9.525 | 34.925 | 3020 | 2710 | 0 | 0 | 0 | 1025 грн /шт | |
|
UT000162748 | Втулка конусна 3020/2 7/8 col | 3020_2_7/8col | 73,025 | 19.05 | 79.375 | 3020 | 2710 | 0 | 0 | 2 | 1026 грн /шт | |
|
|
UT000033065 | Втулка конусна 3020/25 | 3020025 | 25 | 8 | 3.3 | 3020 | 2710 | 0 | 2 | 139 | 983 грн /шт | |
|
|
UT000033066 | Втулка конусна 3020/28 | 3020028 | 28 | 8 | 3.3 | 3020 | 2710 | 1 | 3 | 124 | 983 грн /шт | |
|
|
UT000033067 | Втулка конусна 3020/30 | 3020030 | 30 | 8 | 3.3 | 3020 | 2710 | 1 | 4 | 215 | 983 грн /шт | |
|
|
UT000033068 | Втулка конусна 3020/32 | 3020032 | 32 | 10 | 3.3 | 3020 | 2710 | 1 | 3 | 66 | 983 грн /шт | |
|
|
UT000033070 | Втулка конусна 3020/35 | 3020035 | 35 | 10 | 3.3 | 3020 | 2710 | 1 | 14 | 619 | 983 грн /шт | |
|
|
UT000033071 | Втулка конусна 3020/38 | 3020038 | 38 | 10 | 3.3 | 3020 | 2710 | 1 | 19 | 263 | 983 грн /шт | |
|
|
UT000033072 | Втулка конусна 3020/40 | 3020040 | 40 | 12 | 3.3 | 3020 | 2710 | 0 | 16 | 408 | 983 грн /шт | |
|
|
UT000033073 | Втулка конусна 3020/42 | 3020042 | 42 | 12 | 3.3 | 3020 | 2710 | 3 | 5 | 474 | 983 грн /шт | |
|
|
UT000033075 | Втулка конусна 3020/48 | 3020048 | 48 | 14 | 3.8 | 3020 | 2710 | 4 | 8 | 135 | 983 грн /шт | |
|
|
UT000033076 | Втулка конусна 3020/50 | 3020050 | 50 | 14 | 3.8 | 3020 | 2710 | 1 | 15 | 1015 | 983 грн /шт | |
|
|
UT000033077 | Втулка конусна 3020/55 | 3020055 | 55 | 16 | 4.3 | 3020 | 2710 | 3 | 8 | 944 | 983 грн /шт | |
|
|
UT000033078 | Втулка конусна 3020/60 | 3020060 | 60 | 18 | 4.4 | 3020 | 2710 | 3 | 11 | 1660 | 983 грн /шт | |
|
|
UT000033079 | Втулка конусна 3020/65 | 3020065 | 65 | 18 | 4.4 | 3020 | 2710 | 3 | 6 | 585 | 983 грн /шт | |
|
|
UT000033080 | Втулка конусна 3020/70 | 3020070 | 70 | 20 | 4.9 | 3020 | 2710 | 3 | 3 | 379 | 983 грн /шт | |
|
|
UT000033081 | Втулка конусна 3020/75 | 3020075 | 75 | 20 | 4.9 | 3020 | 2710 | 3 | 8 | 507 | 983 грн /шт | |
|
UT000162747 | Втулка конусна 3535/2 7/16 col | 3020_2_7/16col | 61,913 | 15.87 | 67.463 | 3535 | 5060 | 0 | 0 | 0 | 5566 грн /шт | |
|
UT000033120 | Втулка конусна 3535/30 | 3535030 | 30 | 8 | 3.3 | 3535 | 5060 | 0 | 0 | 75 | 2147 грн /шт | |
|
|
UT000033121 | Втулка конусна 3535/35 | 3535035 | 35 | 10 | 3.3 | 3535 | 5060 | 0 | 2 | 156 | 2147 грн /шт | |
|
UT000033122 | Втулка конусна 3535/38 | 38 | 12 | 3.3 | 3535 | 5060 | 1 | 1 | 18 | 2147 грн /шт | ||
|
|
UT000033123 | Втулка конусна 3535/40 | 3535040 | 40 | 12 | 3.3 | 3535 | 5060 | 1 | 7 | 127 | 2147 грн /шт | |
|
|
UT000033124 | Втулка конусна 3535/42 | 3535042 | 42 | 12 | 3.3 | 3535 | 5060 | 0 | 1 | 80 | 2147 грн /шт | |
|
|
UT000033125 | Втулка конусна 3535/45 | 3535045 | 45 | 14 | 3.8 | 3535 | 5060 | 0 | 3 | 82 | 2147 грн /шт | |
|
|
UT000033126 | Втулка конусна 3535/48 | 3535048 | 48 | 14 | 3.8 | 3535 | 5060 | 1 | 3 | 136 | 2147 грн /шт | |
|
|
UT000033127 | Втулка конусна 3535/50 | 3535050 | 50 | 14 | 3.8 | 3535 | 5060 | 1 | 5 | 235 | 2147 грн /шт | |
|
|
UT000033128 | Втулка конусна 3535/55 | 3535055 | 55 | 16 | 4.3 | 3535 | 5060 | 2 | 2 | 223 | 2147 грн /шт | |
|
|
UT000033129 | Втулка конусна 3535/60 | 3535060 | 60 | 18 | 4.4 | 3535 | 5060 | 4 | 11 | 646 | 2147 грн /шт | |
|
|
UT000033130 | Втулка конусна 3535/65 | 3535065 | 65 | 18 | 4.4 | 3535 | 5060 | 1 | 10 | 299 | 2147 грн /шт | |
|
|
UT000033131 | Втулка конусна 3535/70 | 3535070 | 70 | 20 | 4.9 | 3535 | 5060 | 1 | 6 | 136 | 2147 грн /шт | |
|
|
UT000033132 | Втулка конусна 3535/75 | 3535075 | 75 | 20 | 4.9 | 3535 | 5060 | 1 | 3 | 479 | 2147 грн /шт | |
|
|
UT000033133 | Втулка конусна 3535/80 | 3535080 | 80 | 22 | 5.4 | 3535 | 5060 | 0 | 1 | 269 | 2147 грн /шт | |
|
|
UT000033134 | Втулка конусна 3535/85 | 3535085 | 85 | 22 | 5.4 | 3535 | 5060 | 1 | 1 | 55 | 2147 грн /шт | |
|
|
UT000033135 | Втулка конусна 3535/90 | 3535090 | 90 | 25 | 5.4 | 3535 | 5060 | 0 | 3 | 238 | 2147 грн /шт | |
|
|
UT000033152 | Втулка конусна 4030/90 | 4030090 | 90 | 25 | 5.4 | 4030 | 8740 | 0 | 0 | 18 | 3006 грн /шт | |
|
|
UT000033154 | Втулка конусна 4040/100 | 4040100 | 100 | 28 | 6.4 | 4040 | 8740 | 1 | 1 | 87 | 3116 грн /шт | |
|
|
UT000033157 | Втулка конусна 4040/40 | 4040040 | 40 | 12 | 3.3 | 4040 | 8740 | 0 | 0 | 16 | 3116 грн /шт | |
|
|
UT000033159 | Втулка конусна 4040/45 | 4040045 | 45 | 14 | 3.8 | 4040 | 8740 | 0 | 0 | 160 | 3116 грн /шт | |
|
|
UT000033161 | Втулка конусна 4040/50 | 4040050 | 50 | 14 | 3.8 | 4040 | 8740 | 0 | 0 | 6 | 3116 грн /шт | |
|
|
UT000033162 | Втулка конусна 4040/55 | 4040055 | 55 | 16 | 4.3 | 4040 | 8740 | 0 | 0 | 46 | 3116 грн /шт | |
|
|
UT000033163 | Втулка конусна 4040/60 | 4040060 | 60 | 18 | 4.4 | 4040 | 8740 | 1 | 3 | 83 | 3116 грн /шт | |
|
|
UT000033164 | Втулка конусна 4040/65 | 4040065 | 65 | 18 | 4.4 | 4040 | 8740 | 0 | 0 | 63 | 3116 грн /шт | |
|
|
UT000033165 | Втулка конусна 4040/70 | 4040070 | 70 | 20 | 4.9 | 4040 | 8740 | 0 | 0 | 123 | 3116 грн /шт | |
|
|
UT000033166 | Втулка конусна 4040/75 | 4040075 | 75 | 20 | 4.9 | 4040 | 8740 | 0 | 2 | 46 | 3116 грн /шт | |
|
|
UT000033167 | Втулка конусна 4040/80 | 4040080 | 80 | 22 | 5.4 | 4040 | 8740 | 0 | 0 | 163 | 3116 грн /шт | |
|
|
UT000033168 | Втулка конусна 4040/85 | 4040085 | 85 | 22 | 5.4 | 4040 | 8740 | 0 | 0 | 50 | 3116 грн /шт | |
|
|
UT000033169 | Втулка конусна 4040/90 | 4040090 | 90 | 25 | 5.4 | 4040 | 8740 | 0 | 4 | 113 | 3116 грн /шт | |
|
|
UT000033171 | Втулка конусна 4545/100 | 4545100 | 100 | 28 | 6.4 | 4545 | 12400 | 1 | 0 | 118 | 4371 грн /шт | |
|
UT000162749 | Втулка конусна 4545/3 col | 3535_3col | 76,2 | 22.22 | 84.13 | 4545 | 12400 | 0 | 0 | 2 | 4491 грн /шт | |
|
|
UT000033175 | Втулка конусна 4545/55 | 4545055 | 55 | 16 | 4.3 | 4545 | 12400 | 0 | 0 | 3 | 4371 грн /шт | |
|
|
UT000033176 | Втулка конусна 4545/60 | 4545060 | 60 | 18 | 4.4 | 4545 | 12400 | 0 | 0 | 32 | 4371 грн /шт | |
|
|
UT000033177 | Втулка конусна 4545/65 | 4545065 | 65 | 18 | 4.4 | 4545 | 12400 | 0 | 0 | 4 | 4371 грн /шт | |
|
|
UT000033178 | Втулка конусна 4545/70 | 4545070 | 70 | 20 | 4.9 | 4545 | 12400 | 0 | 0 | 38 | 4371 грн /шт | |
|
|
UT000033180 | Втулка конусна 4545/80 | 4545080 | 80 | 22 | 5.4 | 4545 | 12400 | 0 | 0 | 65 | 4371 грн /шт | |
|
|
UT000033182 | Втулка конусна 4545/90 | 4545090 | 90 | 25 | 5.4 | 4545 | 12400 | 0 | 0 | 71 | 4371 грн /шт | |
|
|
UT000033183 | Втулка конусна 4545/95 | 4545095 | 95 | 25 | 5.4 | 4545 | 12400 | 0 | 0 | 9 | 4371 грн /шт | |
